Насосы "Pedrollo"

Пульты управления

Пульты управления Педролло

Пульты управления Pedrollo предназначены для запуска, а также для защиты насоса от перегрузок и короткого замыкания.  Особенности их конструкций напрямую зависят от мощности насоса. Основными узлами каждого пульта управления являются корпус, как правило, выполненный из огнеупорной пластмассы, счётчик, термическое реле, конденсатор, электроды, клеммная панель, индикатор и др.

Данные пульты управления отличаются многообразием своих моделей. Среди них есть однофазные и трёхфазные, с различными режимами и способами переключения.  Все пульты оснащены переключателями, которые могут работать как в ручном, так и в автоматическом режиме. Некоторые модели рассчитаны на подключение дополнительного оборудования, например поплавка либо датчиков уровня, которые при максимальном снижении уровня срабатывают и не позволяют электронасосу работать вхолостую, что в свою очередь позволяет значительно снизить эксплуатационные расходы.

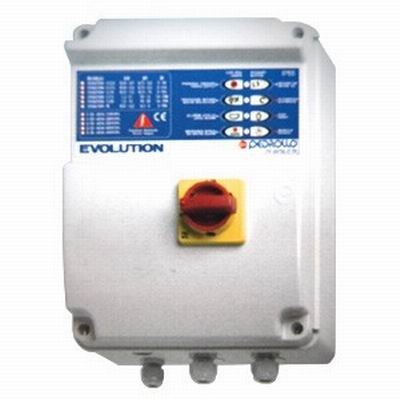

EVOLUTION для 4 и 6 дюймовых скважинных насосов

Пульт управления к насосам Pedrollo EVOLUTION MONO

Пульт Pedrollo EVOLUTION однофазный. Поставляется в корпусе из самогасящего термопластика IP 55 и содержит электронную плату, которая обеспечивает регулировку тока срабатывания защиты от перегрузок и короткого замыкания. Рассчитан на подключение поплавка (или реле давления и т.п.).

КодМаркаМощность, кВтНом. ток, А
10.20.18.055mEVOLUTION MONO*0,37-2,22-18
10.20.18.055EVOLUTION TRI/1*0,55-7,52-16
10.20.18.056EVOLUTION TRI/2 *от 7,5 до 1016-22

QEM для однофазных 3 и 4 дюймовых скважинных насосов

qem

QEM — Пульт управления для однофазных скважных насосов. Для правильного выбора проверить; потребляемую силу тока А., и емкость конденсатора электродвигателя в соответствии с таблицей данных.

КодМаркаМощность, кВтКонденсатор, MFНом. ток, А
Для 3” дюймовых однофазных погружных насосов
10.20.18.065QEM/3-0500,3712,55
10.20.18.066QEM/3-0750,55166
10.20.18.067QEM/3-1000,75207
10.20.18.068QEM/3-1501,13010
Для однофазных 4-дюймовых скважинных насосов
КодМаркаМощность, кВтНом. ток, А
10.20.18.011mQEM 0500,375
10.20.18.012mQEM 0750,556
10.20.18.013mQEM 1000,757
10.20.18.014mQEM 1501,111
10.20.18.015mQEM 2001,513
10.20.18.016mQEM 3002,218

QES для одно- и трехфазных дренажных насосов

Пульт управления к насосам Pedrollo QEM

Пульт Pedrollo QES однофазный. Поставляется в корпусе из самогасящего термопластика IP55 и защищает электронасос от перегрузок и короткого замыкания. Рассчитан на подключение тепловой защиты, встроенной в обмотку дренажных насосов VXCm30, PVXCm30, MCm30, PMCm30 и вспомогательного поплавка минимального уровня с дистанционным выведением светового или звукового сигнала.

Пульт Pedrollo QES трехфазный. Поставляется в корпусе из самогасящего термопластика и защищает электронасос от перегрузок и короткого замыкания. Оборудован переключателем ручного или автоматического режима работы (с поплавком) и рассчитан на подключение тепловой защиты, встроенной в обмотку дренажных насосов VXC, PVXC, MC, PMC.

КодМаркаМощность, кВтКонденсатор, MFНом. ток, А
Для однофазных дренажных электронасосов
10.20.18.001mQES 300 MONO*2,26016
10.20.18.002mQES 300 MONO-AL*
Для трехфазных дренажных электронасосов
10.20.18.003QES 1501,14,2
10.20.18.004QES 2001,55,2
10.20.18.005QES 3002,26,5
10.20.18.006QES 40038

QED для дренажных электронасосов

пульт управления насосами Pedrollo qed2

Kopnyc изготовлен из самогасящегося термопластика. Пульт защищает электронасос от перегрузок и короткого замыкания. Рассчитан на подключение четырех поплавков (поочередного запуска первого насоса, запуска второго насоса, остановки и сигнализации уровня). Рассчитан на подключение тепловой защиты, встроенной в обмотку дренажных насосов ХС‚ РVХС, МС, РМС.

КодМаркаМощность, кВтКонденсатор, MFНом. ток, А
ДЛЯ УПРАВЛЕНИЯ ОДНИМ ДРЕНАЖНЫМ НАСОСОМ
10.20.18.007mQED 1- MONO (однофазн)*2,2от 2 до 18
10.20.18.008QED 1- TRI (трехфазн)*3,7от 2 до 9
10.20.18.057QED 1- TRI/2(трехфазн)*от 2 до 16
10.20.18.058QED 1- TRI/3 (трехфазн)*от 2 до 25
ДЛЯ УПРАВЛЕНИЯ ДВУМЯ ДРЕНАЖНЫМИ НАСОСАМИ
10.20.18.009mQED 2- MONO (однофазн)*2,2от 2 до 18
10.20.18.010QED 2- TRI (трехфазн)*3,7от 2 до 9
10.20.18.059QED 2- TRI -2(трехфазн)*от 2 до 16
10.20.18.060QED 2- TRI -3 (трехфазн)*от 2 до 25

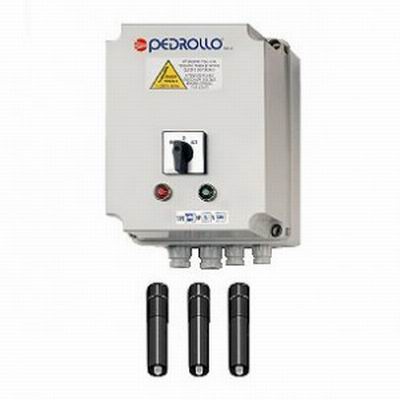

QSM с датчиками уровня для однофазных 4 дюймовых скважинных насосов

пульт управления насосами Pedrollo QSM

QSM — Пульт управления для однофазных скважных насосов (с электродами). Для правильного выбора проверить; потребляемую силу тока А и емкость конденсатора электродвигателя в соответствии с таблицей данных.

КодМаркаМощность, кВтНом. ток, А
10.20.18.017mQSM 0500,375
10.20.18.018mQSM 0750,556
10.20.18.019mQSM 1000,757
10.20.18.020mQSM 1501,111
10.20.18.021mQSM 2001,513
10.20.18.022mQSM 3002,218
10.20.18.022mQSM 3002,218

QST с датчиками уровня для трехфазных 4 и 6 дюймовых скважинных насосов

пульт управления насосами Pedrollo QSM

QST — Пульт управления для трехфазных скважных насосов (с электродами). Для правильного выбора проверить соответствие с таблицей данных; потребляемую силу тока электродвигателя в А.

КодМаркаМощность, кВтНом. ток, А
10.20.18.039QST 50*0,371,7
10.20.18.040QST 75*0,552
10.20.18.041QST 1000,752,5
10.20.18.042QST 1501,13,9
10.20.18.043QST 2001,54,8
10.20.18.044QST 3002,27
10.20.18.045QST 40039
10.20.18.046QST 550411,5
10.20.18.047QST 7505,515,5
10.20.18.048QST 10007,521,5
10.20.18.049QST 12509,223,5
10.20.18.050QST 15001127,5
10.20.18.051QST 20001536
10.20.18.052QST 250018,545
10.20.18.053QST 30002254
10.20.18.054QST 40003068
10.20.18.070QST 50003785
